Wat meetdata ons vertelt
Toleranties in plaatwerk lijken op tekening vaak eenvoudig. Er staat bijvoorbeeld een maat met een toegestane afwijking van ±0,3 mm. Maar wat betekent dat in de praktijk? En hoe weet je of zo’n tolerantie ook echt past bij het product en het productieproces?
Bij Van Schijndel Metaal werken we veel met dun plaatwerk, waaronder zincor, staal, aluminium en roestvast staal. Zeker bij gezet plaatwerk spelen meerdere factoren een rol: materiaaldikte, materiaalgedrag, terugvering, zetvolgorde, productvorm en de positie waar je meet. Een maat op één plek kan zich daardoor anders gedragen dan dezelfde maat op een andere plek in het product.

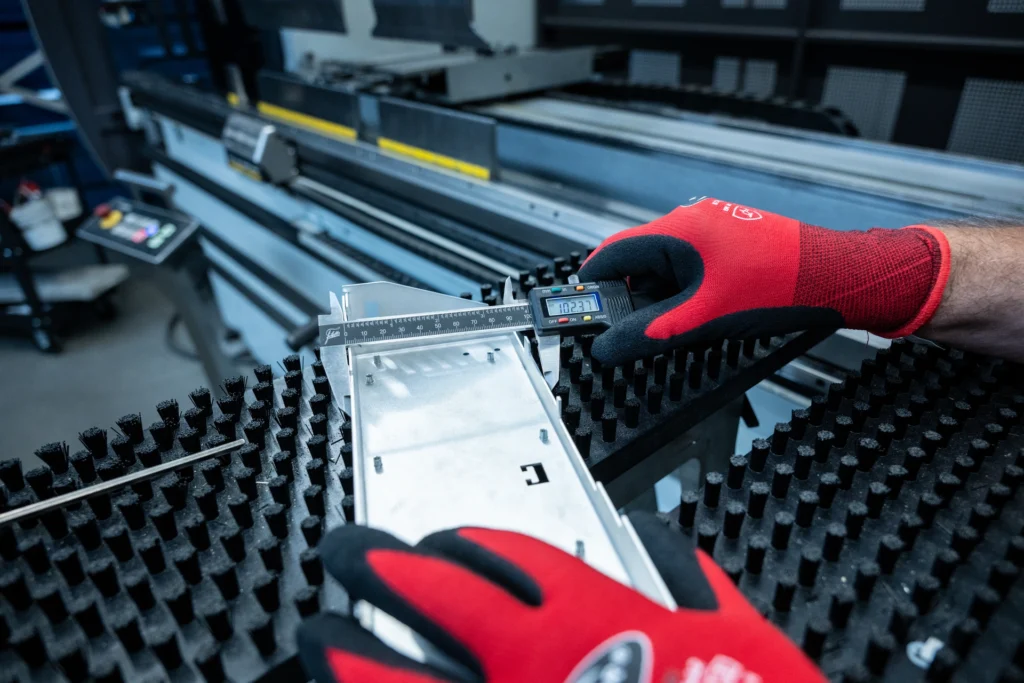

Om beter te begrijpen hoe reproduceerbaar bepaalde maten zijn, hebben wij een meetserie uitgevoerd op 100 producten van zincor 1 mm dik. Daarbij hebben we een hoogtemaat op drie verschillende posities gemeten en een lengtemaat op twee verschillende posities. Zo ontstaat niet alleen een beeld van de maat zelf, maar ook van de spreiding binnen het product.
De belangrijkste conclusie uit deze meting is dat onze standaardtolerantie van ±0,3 mm bij dit type gezet plaatwerk goed reproduceerbaar is. Dat is waardevolle informatie. Niet omdat het betekent dat elke maat altijd scherper kan, maar juist omdat het laat zien dat de standaardtolerantie realistisch en onderbouwd is.
Daarnaast laat de data zien dat niet iedere meetpositie hetzelfde gedrag vertoont. Sommige posities blijven heel stabiel binnen de tolerantie. Andere posities laten meer spreiding zien of liggen structureel iets hoger of lager. Dat laatste is interessant: een structurele afwijking betekent niet automatisch dat het proces onbetrouwbaar is. Het kan juist betekenen dat een maat gericht bij te sturen is, bijvoorbeeld door de instelling, zetvolgorde of meetreferentie aan te passen.
Voor klanten en engineers is dit belangrijk bij het ontwerpen van plaatwerkproducten. Een krappe tolerantie op tekening lijkt soms wenselijk, maar kan onnodig duur of procesgevoelig worden als die maat functioneel niet kritisch is. Andersom kan een kritische maat soms best scherper worden beheerst, mits we samen goed kijken naar het ontwerp, de meetmethode en de maakbaarheid.
Meetdata helpt dus om het gesprek over toleranties concreter te maken. Niet op basis van gevoel, maar op basis van wat het proces werkelijk laat zien.
Onze conclusie: bij goed plaatwerk draait het niet alleen om nauwkeurig maken, maar ook om nauwkeurig begrijpen wat je maakt. Juist daarin zit de meerwaarde van een gespecialiseerde plaatwerkpartner.
